随着电子产品不断向微型化、高性能和低功耗方向发展，纳米材料与器件的物理特性研究变得至关重要。其中，热电效应和应力调控作为影响纳米尺度电子传输、能量转换及器件稳定性的关键因素，正受到广泛关注。先进的原位电子显微镜技术，特别是透射电子显微镜，为在原子尺度实时观测热、电、力多场耦合作用下纳米材料与器件的动态行为提供了前所未有的窗口，极大地推动了相关基础科学的发展，并为下一代电子产品及元器件的研发提供了关键见解与技术支撑。
一、 热-电-力耦合：纳米世界的核心驱动力
在纳米尺度，热（温度梯度）、电（电场、电流）和力（应力、应变）三者往往紧密耦合，共同决定材料的性能和器件的功能：
- 热电效应：纳米材料中，温度梯度可直接驱动电荷载流子移动产生电压（塞贝克效应），反之，电流通过也可产生温度差（佩尔捷效应）。高效热电纳米材料是微型传感器、局部冷却和能量回收器件的核心。
- 应力效应：纳米结构（如纳米线、二维材料）对外部应力极为敏感。应力可显著改变其能带结构、载流子迁移率，甚至诱导相变，是设计应变传感器、高性能晶体管和柔性电子的关键参数。
- 耦合作用：在实际器件工作中，电流会产生焦耳热引起热应力；温度变化会导致材料膨胀产生机械应力；应力又会改变材料的电导和热导。这种复杂的多物理场耦合是器件性能优化与失效分析必须面对的挑战。
二、 原位电子显微镜：观测动态过程的“眼睛”
传统表征手段难以实时捕捉纳米尺度下热、电、力驱动的快速动态过程。原位电子显微镜技术通过集成纳米操纵器、微加热芯片、电学测量探针等，使在显微镜内对样品进行加热、通电、施加应力并同时进行高分辨成像和光谱分析成为可能：

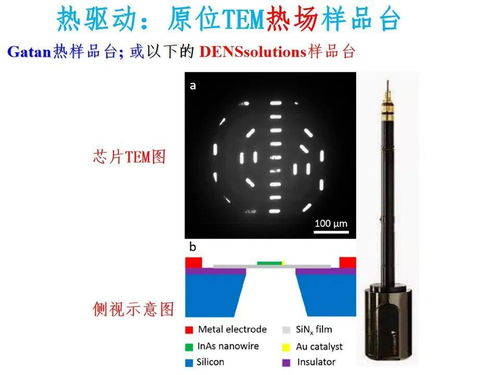

- 热驱动研究：利用微型加热台，可实时观察纳米材料在升温/降温过程中的结构演变、相变、晶界运动以及热致失效（如电迁移、空洞形成）的原子机制。
- 电驱动研究：通过施加电压或电流，可直接观测纳米线、纳米点接触在通电下的结构稳定性、缺陷产生与运动、以及电化学反应（如电池材料的充放电过程）。
- 力驱动研究：使用纳米压痕或拉伸装置，可以直观揭示纳米材料在拉伸、压缩、弯曲下的变形机制、位错运动、裂纹萌生与扩展，直至断裂的全过程。
- 多场耦合研究：最前沿的平台能够同时施加热、电、力刺激，研究如热电材料在温差下的原子结构响应，或柔性电子器件在弯曲通电时的失效机理。
三、 推动电子产品及元器件研发的关键应用
基于原位电镜的原子尺度洞察，直接指导了更可靠、高性能电子产品及元器件的设计与制造：
- 高性能芯片与互连：通过观察铜互连线在电流和热应力下的电迁移过程，明确了空洞形成和扩散的路径，从而优化阻挡层材料和微结构设计，提升芯片的可靠性与寿命。
- 先进存储器件：研究相变存储器材料在电脉冲下的晶化与非晶化动态过程，揭示了速度与稳定性的微观权衡，助力开发更快、更耐用的存储单元。
- 柔性与可拉伸电子：直接观测导电纳米线网络或二维材料在反复拉伸下的裂纹产生、接触失效过程，为设计具有高机械耐久性的电极和电路提供了依据。
- 微型传感器与能源器件：理解热电纳米材料界面在温差下的原子扩散与退化机制，有助于提高热电转换效率与器件稳定性。观察电池电极材料在充放电过程中的体积变化、相变和裂纹扩展，为开发高容量、长循环寿命的电池指明了材料改性方向。
- 封装与热管理：研究纳米银焊料、导热界面材料等在热循环下的微观结构演变，优化其可靠性与热导性能，解决高功率电子元器件的散热难题。
四、 挑战与未来展望
尽管原位电镜技术已取得巨大成功，但仍面临诸如电子束可能干扰样品真实行为、多场耦合实验装置复杂、数据通量大且分析难等挑战。未来发展趋势包括：
- 开发更低剂量、更高时间分辨率的成像技术。
- 集成更多外场（如光、磁、气氛）和更精准的测量传感器。
- 结合人工智能进行大数据分析和动态过程预测。
- 推动实验平台标准化，促进产学研更紧密合作。
###
原位电子显微镜作为连接纳米尺度基础现象与宏观器件性能的桥梁，通过对热、电、力驱动下原子运动的直接“观看”，深刻揭示了纳米材料与器件的工作与失效机理。这些知识正源源不断地转化为电子产品及元器件研发中的创新设计原则与工艺解决方案，加速着信息技术、新能源、生物医疗等领域的科技进步，为我们迈向更加智能、高效、可靠的电子未来奠定坚实的科学基础。
